特点： ★耐热性良好 ★低衰減特性 ★配线自由度较好，占用空间较小

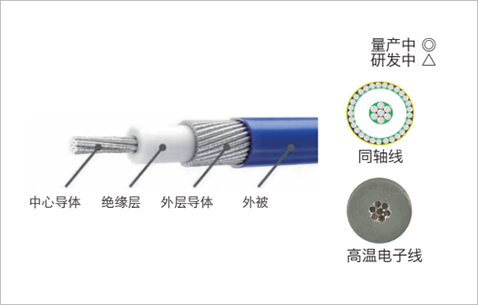

| 番号 | AWG | 导体规格 | 绝缘外径 | 素线直径 | 外径 | 护套品 | 包带品 | TDR | 状态 |
| 1 | 36 | 7/0.05 | 0.27 | 0.030 | 0.366 | ◯ | - | ◯ | |
| 2 | 40 | 7/0.03 | 0.24 | 0.030 | 0.336 | ◯ | 50 | ◯ | |
| 3 | 42 | 7/0.025 | 0.205 | 0.030 | 0.330 | ◯ | 50 | ◯ | |
| 4 | 42 | 7/0.025 | 0.185 | 0.030 | 0.31 | ◯ | 45 | ◯ | |
| 5 | 44 | 7/0.020 | 0.157 | 0.025 | 0.275 | ◯ | 50 | ◯ | |
| 6 | 46 | 7/0.016 | 0.114 | 0.020 | 0.200 | ◯ | 50 | ◯ | |
| 7 | 48 | 7/0.013 | 0.093 | 0.020 | 0.175 | ◯ | 50 | ◯ | |
| 8 | 50 | 7/0.010 | 0.081 | 0.020 | 0.160 | ◯ | 50 | ∆ |
高密度实装、短距离、薄肉细径可形成复杂的形状
细径化优于信号损失电磁干绕有要求的场所
高密度实装、扭回、弯曲、滑动等各机械可靠性
高可靠性机械运动不能影响电器性能
长距离部线空间宽裕，部线容易，但成本高
低衰减化长度长对使用频率有限制抗电磁干绕
高密度实装、扭回、弯曲、滑动等各机械可靠性
高可靠性机械运动不能影响电器性能
根据弯曲直径和旋转角度、速度、重量测试电线的使用寿命。
测试电线再扭转工作条件下的使用寿命
通过时域反射测定特性阻抗，差分阻抗
4PORT矢量网分测量频域中的各种高频性能(MAX.20GHZ)测定插入损耗
通过脉冲发生器模拟数字信号，用余辉方式累积叠加显示采集到的串行信号的比特位的结果
通过时域反射测定高频信号在电线内传输所需的时间
